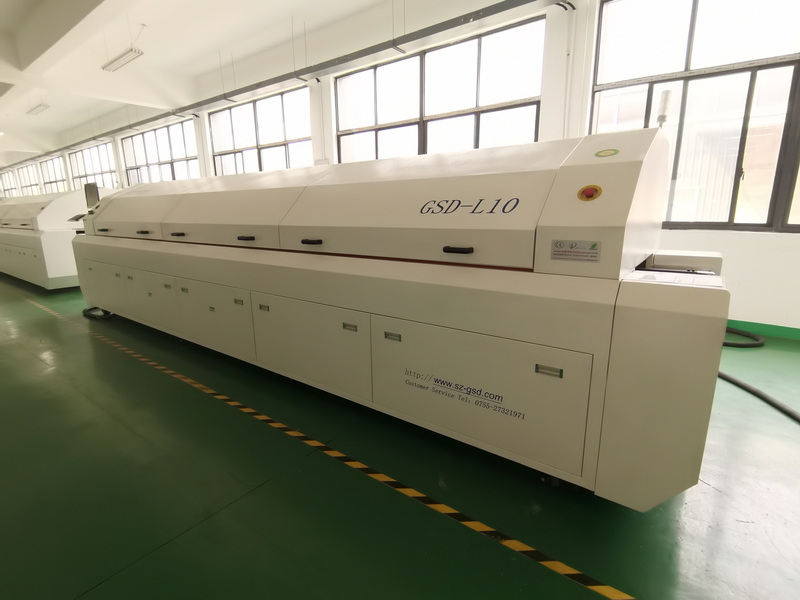

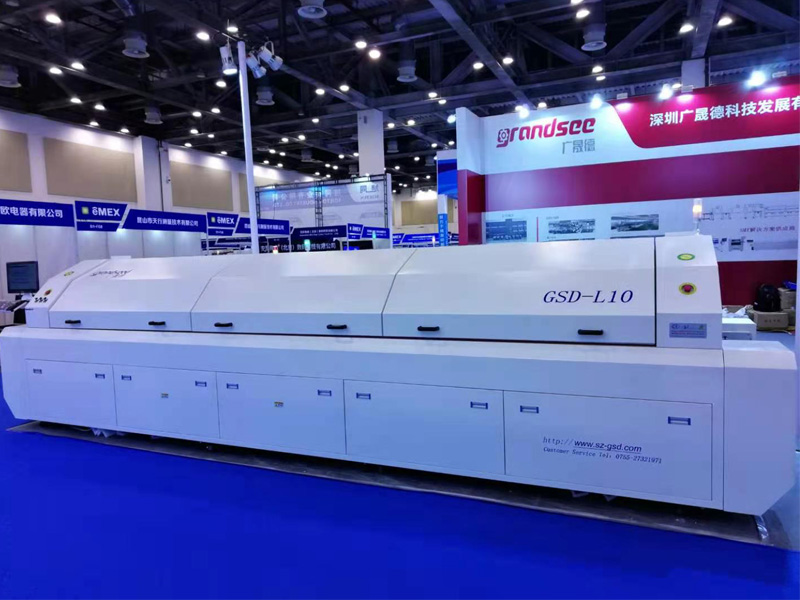

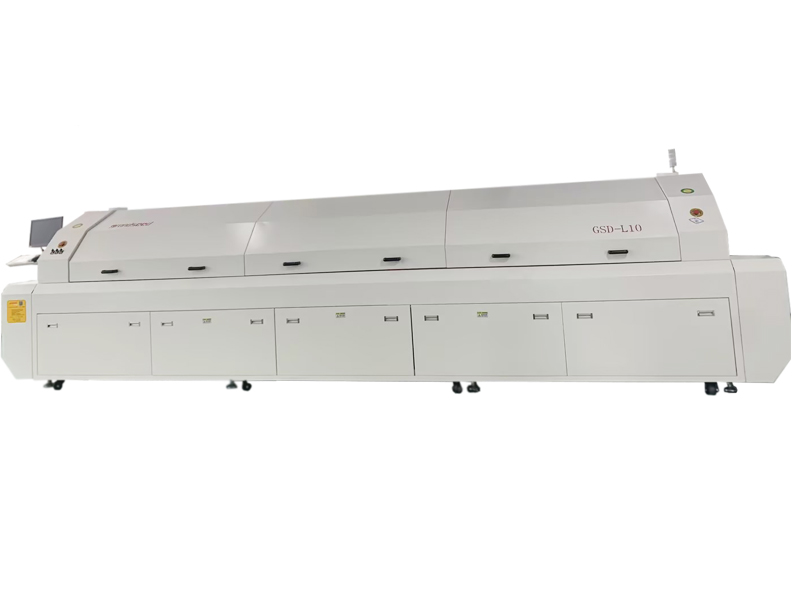

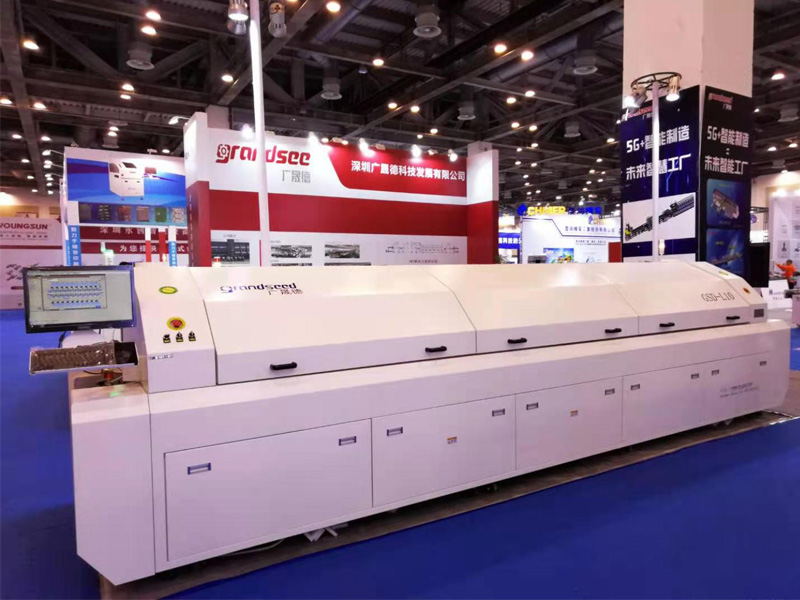

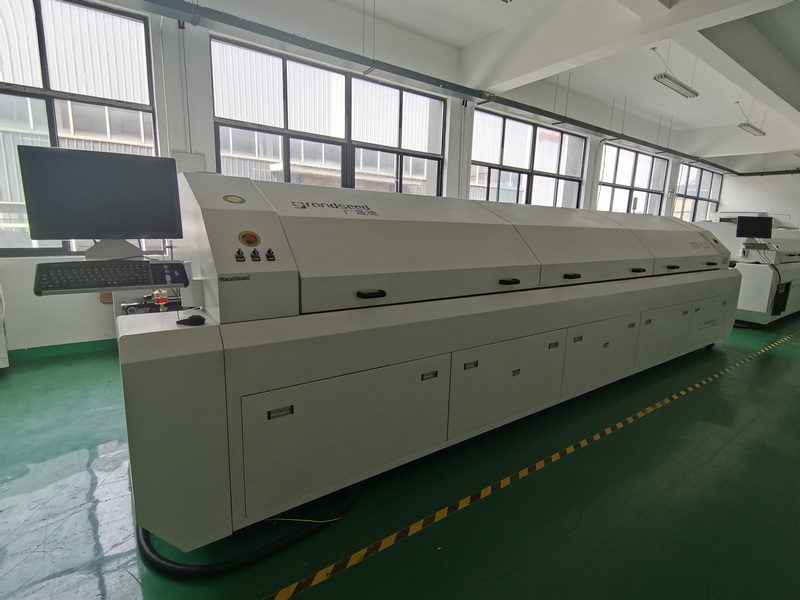

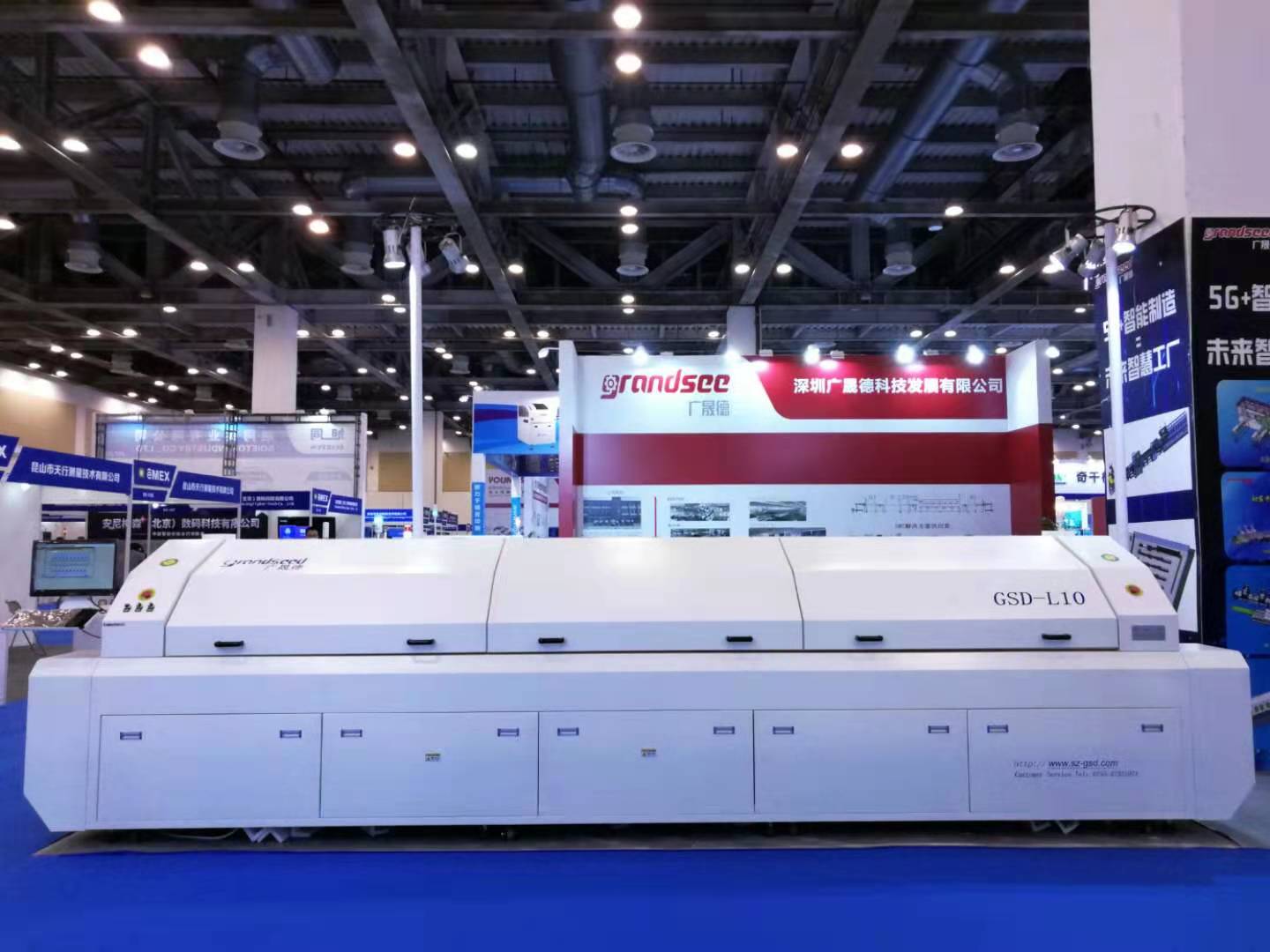

大型十溫區無鉛回流焊設備GSD-L10

廣晟德大型十溫區無鉛回流焊設備GSD-L10外觀結構優勢 控制系統特點 整機性能優勢 細節圖片 技術參數??蓪S糜陔娔X主板和新能源逆變器線路板的回流焊接生產。

0563-2251668 / 15850207552 在線咨詢

產品介紹

廣晟德大型十溫區無鉛回流焊設備GSD-L10外觀結構優勢

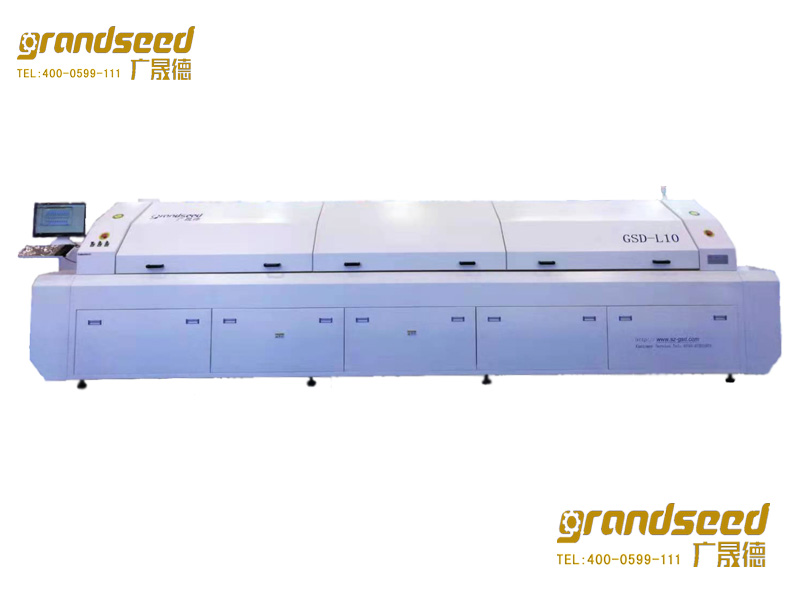

十溫區回流焊機


● 骨架采用40×80扁通制作,鋼架結構合理,不易變形,焊接采用二保焊接,穩固堅實。外衣采用T:2.0國標鞍鋼冷軋板,數控機床加工,前后門氣釭式結構,上蓋設計合理,3KG力便可輕松打開,打開后成燕尾狀,檢查維護馬達,線路更加方便簡單。開啟安全、省力。整機設計合理、高效、節能、安全、環保 ;

● 爐膛打開更加方便,全自動電動頂升,安全棒支撐保護,安全可靠;加溫模塊采用分體式組合,性能穩定,拆卸維護方便快捷,更換發熱絲更加方便;內部全部采用進口不銹鋼板,數控加工而成,尺寸準,做工細,解除了傳統回流焊內部脫漆,變形等不良情況;

● 合理的機械傳動部分,精密機床加工而成,全自動寬窄調動,專用導軌,耐久不變形,并采用耐高溫鏈條,自帶全自動加油功能,在350℃的高溫下行動自若,PCB板的傳送方式采用無級變頻變速,網鏈同步,穩定性佳;不會出現傳統回流焊的不良現象;

● 助焊劑自動回收系統獨特,使大部分廢氣過濾或回收后返回爐內,減少了熱量損失,同時使助焊劑回收更徹底,持久保持爐內清潔。


廣晟德大型十溫區無鉛回流焊設備GSD-L10性能特點視頻介紹




廣晟德大型十溫區無鉛回流焊設備GSD-L10控制系統特點




● Windows 視窗操作系統,中英文界面,操作簡單易學;兩種控制方式,電腦控制與緊急手動控制,具有安全保障功能;(自主研發的軟件:廣晟德PCBASE回流焊控制軟件V1.0)

● PC機與PLC(單片機)通訊采用PC/PP協議,工作穩定,不會死機;

● 強大的軟件功能,對PCB板在線測溫,并隨時對數據曲線進行分析,儲存和打??;

● 自動監測,顯示設備工作狀態,利于隨時監控設備;


廣晟德大型十溫區無鉛回流焊設備GSD-L10整機性能優勢


● 為延長馬達的使用壽命,我公司技術人員專業設計;使內部冷卻循環對流,使馬達周邊溫度降至到38℃左右;

● 高溫高速馬達運風平穩,震動小,噪音低;

● 專業風輪設計,風速穩定,有效地防止PCB板受熱時風的均勻性,達到較高的重復加熱;

● 各溫區采用強制獨立循環,獨立PID控制,上下獨立加熱方式,使爐腔溫度準確,均勻,熱容量大;先進的加熱方式, 解決了回流焊焊接時的死角難題.適合CSP、BGA、0201CHIP等電器元件的焊接;

● 配備斷電保護功能的在線UPS,保證斷電后PCB板正常輸出,不致損壞;

● 獨立控制的冷卻系統,進口不銹鋼制作,上下冷卻對流,冷卻后的曲線與焊接溫度曲線成鏡像,符合SMT國際認證標準。

● 保溫層采用硅酸鋁保溫材料,多層保溫爐膛設計,爐體外衣表面溫度比環境溫度高5度左右,有效的降低了工作環境溫度,保溫效果好,升溫快,從室溫到工作溫度≤20min; 特殊爐膽設計,耗電量低;

● 可專用于電腦主板和新能源逆變器線路板的回流焊接生產。

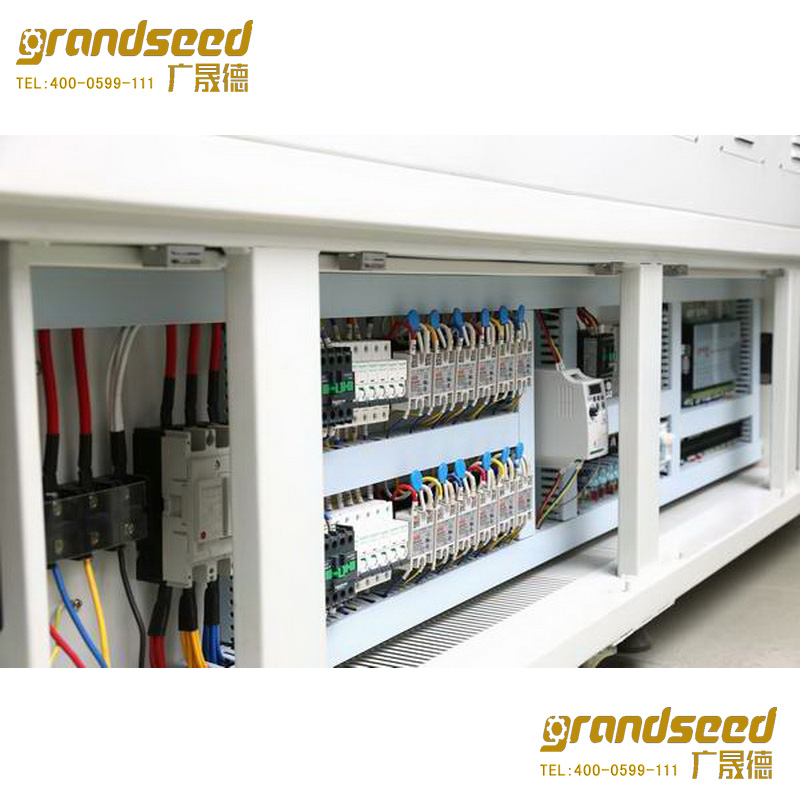

廣晟德大型十溫區無鉛回流焊設備GSD-L10細節圖

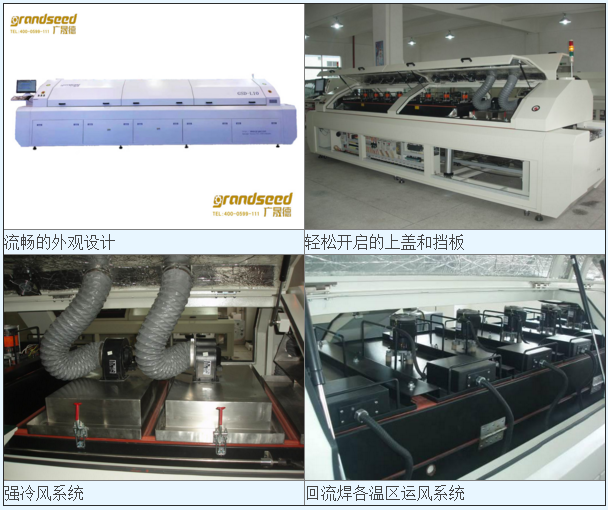

十溫區回流焊細節圖



產品參數

項  目規   格   型   號
控制系統電腦+PLC/專用單片機
加熱/冷卻區上10下10共20個加熱區 2個冷卻區
加熱區長度3350mm
溫控范圍室溫~350℃
溫控精度±1~2 ℃
三點溫差±2℃
冷卻方式強制風冷(軸流風冷系統)
PCB尺寸(W)50~(W)400mm
PCB傳輸高度900±20mm
傳送方式鏈軌+網帶傳送
傳送方向左→右
傳送速度0~2000mm/min  變頻可調
鏈軌調寬范圍50~500mm
傳輸網帶寬度460mm
斷電保護UPS電源
電源A3?380V 50HZ
正常運行功率/總功率6/88KW
機身尺寸(L*W*H)6180mm(L)*1500mm(W)*1550mm(H)
凈重2350KG
