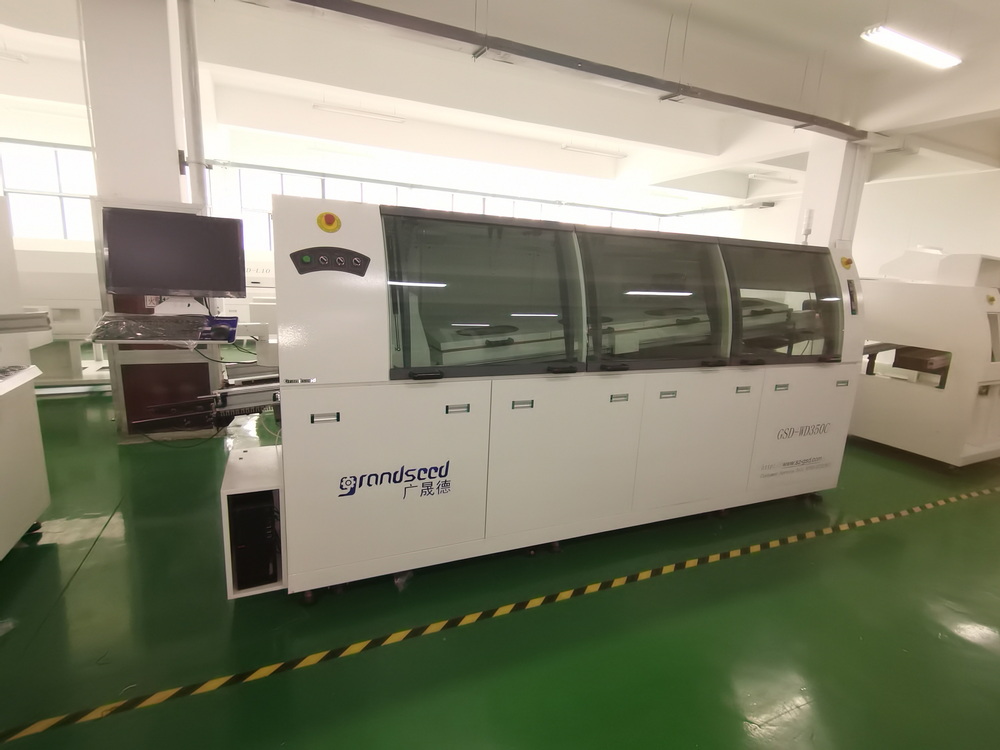

大型無鉛自動雙波峰焊錫機GSD-WD350C

大型無鉛自動雙波峰焊錫機GSD-WD350C,電腦控制自動波峰,PCB板進入錫爐焊接區,自動開始焊接,焊接完畢后自動停止波峰。

0563-2251668 / 13689550393 在線咨詢

產品介紹

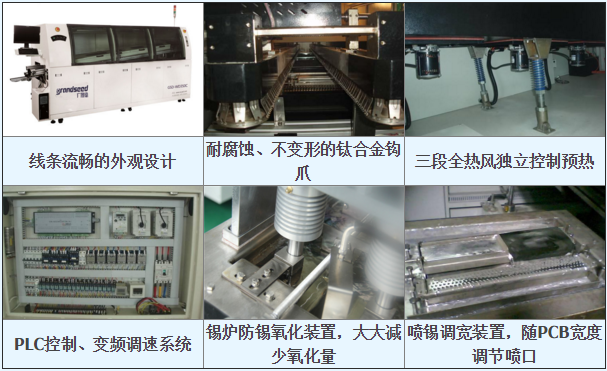

廣晟德大型電腦無鉛雙波峰焊錫機GSD-WD350C結構細節圖

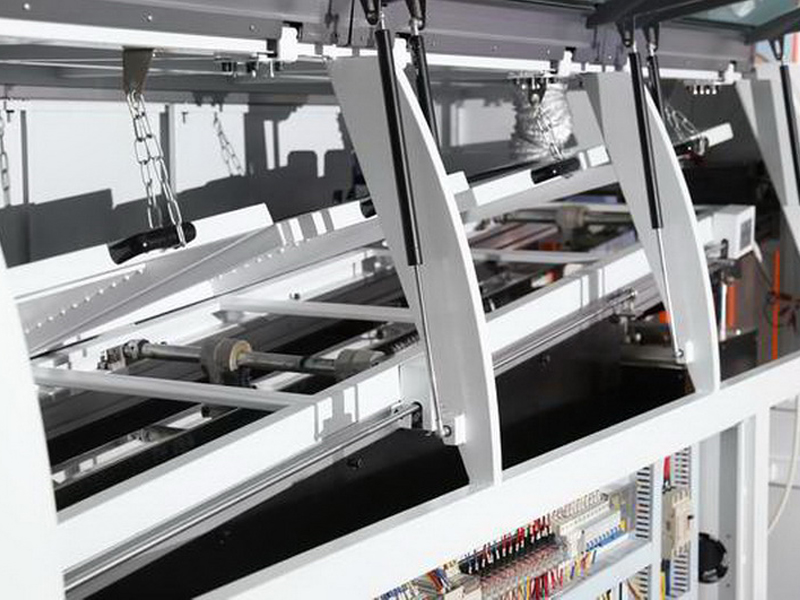

WD350C波峰焊細節圖


廣晟德大型電腦無鉛雙波峰焊機GSD-WD350C特點視頻介紹



廣晟德大型電腦無鉛雙波峰焊機GSD-WD350C噴霧系統特點

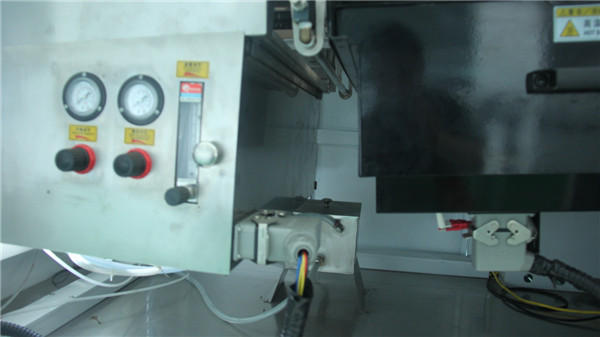

波峰焊噴霧系統



● 采用露明納噴頭,噴霧范圍20~65mm扇面可調噴頭高度50~80mm可調,流量60ml/min.

● 采用進口過濾器,控制閥和管接頭,數字化顯示氣壓。所有噴霧系統的氣管采用耐酸堿、防腐蝕SMC氣管.

● 助焊劑噴霧系統采用掃描式噴霧方式,應用限位接近開關及入板光眼來組合控制,根據PCB的速度及寬 度進行PCB來板自動偵測感應式噴霧。使助焊劑的潤濕范圍達到較好效果,進口噴嘴及步進電機,專用驅動控制系統,準確可靠;

● 噴嘴下面選用不銹鋼折彎成型作托盤,用以裝廢水和助焊劑,可隨意抽出清洗;

● 抽風系統雙層不銹鋼絲網過濾,利用流體的特性過濾回收多余的助焊劑.

● 設有可調方向、氣壓式風刀,將噴霧時多余的助焊劑吹落到回收箱當中,防止助焊劑進入預熱區,確保 生產安全。

● 全不銹鋼支架,清理及維護方便。防腐蝕等級高,經久耐用。


廣晟德大型電腦無鉛雙波峰焊機GSD-WD350C焊接系統特點


波峰焊接系統


1、PCB板進入錫爐焊接區,自動開始焊接,焊接完畢后自動停止波峰。

2、錫爐無鉛環保獨立設計,升降與進出,方便安全,便于清理;

3、錫爐采用進口不銹鋼制做,硅酸鋁保溫材料保溫,爐內溫度270℃的情況下爐外溫度≤60℃,保溫效果佳,安全性高.

4、3MM厚無鉛不銹鋼材料,耐高溫耐腐蝕,適應無鉛工藝,壽命長;標配一個爐膽.

5、錫爐采用5面發熱方式,加熱升溫快,設計自動開/關機時間,錫爐升溫時間70分鐘即可生產。

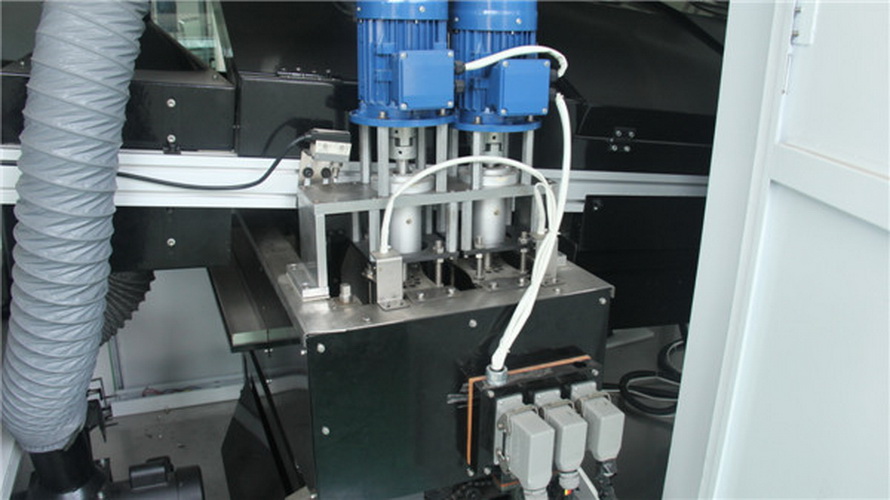

6、錫爐采用進口高溫馬達,無級變頻調速,獨立控制,波峰性能穩定;

7、錫爐加熱采用高速PID外熱式兩段獨立控制,升溫迅速,解決了錫爐暴錫的缺點;

8、錫爐噴嘴可根據你要過的PCB板的寬窄進行調整,減少了無效焊接區的面積,使焊錫與空氣接觸面積 保持最小,大大的減少了焊錫的氧化量。錫條含雜質不同錫渣約有偏差。適用Sn/Ag/Cu、Sn/Zn、Sn/Cu各種無鉛焊料,錫渣氧化量每8小時在0.8-2.0KG以內(根據PCB板的大小而異)

9、增加導流槽和防氧化套,減少黑粉和豆腐渣狀氧化物。

10、錫爐設計合理,錫渣自動匯集.清理錫爐簡單、方便、安全,不用天天撈錫渣,可根據情況一周或更長時間清理一次。



傳統的波峰機錫爐的錫渣氧化量在5-8KG/8小時,如果用改良后的錫爐以每天最少省錫5KG算,每月節?。?18元*5KG*22(天)=12980元(以SnGu0.7算)或76*5KG*22(天)=8360元(以6337Sn算),一年下來就是一臺波峰機的價格。


產品參數

項   目規  格  型  號

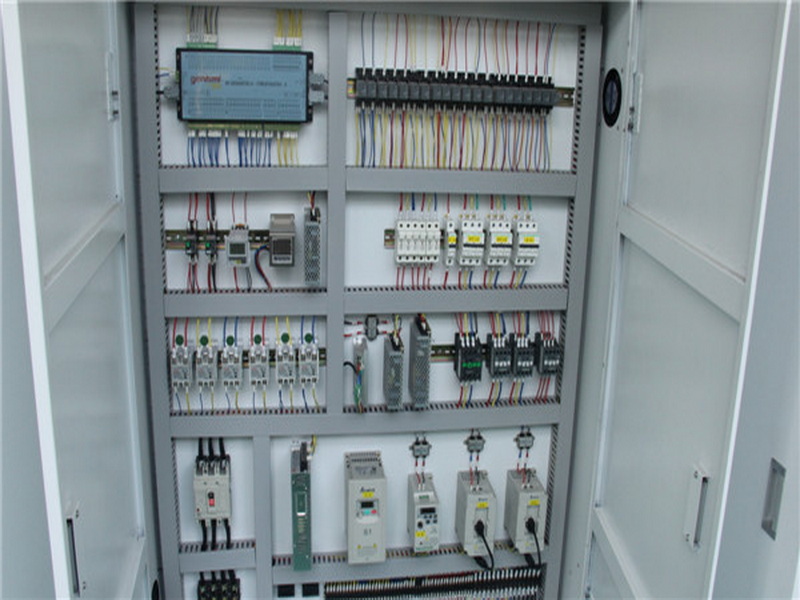

控制方式電腦+PLC ( 廣晟德PCBASE波峰焊控制軟件V1.0)
運輸馬達1P  AC220V,60W
運輸速度0~2000mm/min
基板尺寸30~350mm(W)
助焊劑容量6L
預加熱區1800mm三段控制,獨立運風,室溫~250℃
錫爐加熱1KW * 10PCS  室溫~300℃
錫爐容量350KG
波峰高度0~12MM
波峰馬達3P  AC220V,0.18KW * 2PCS
洗爪泵1P  AC220V 6W
運輸方向左→右
焊接角度3 ~ 6 o
助焊劑氣壓3 ~ 5 BAR
電源AC380V 50HZ
正常運行功率/總功率8KW/25KW
機身尺寸3400(L)*1400(W)*1700(H)MM
凈重1180KG
